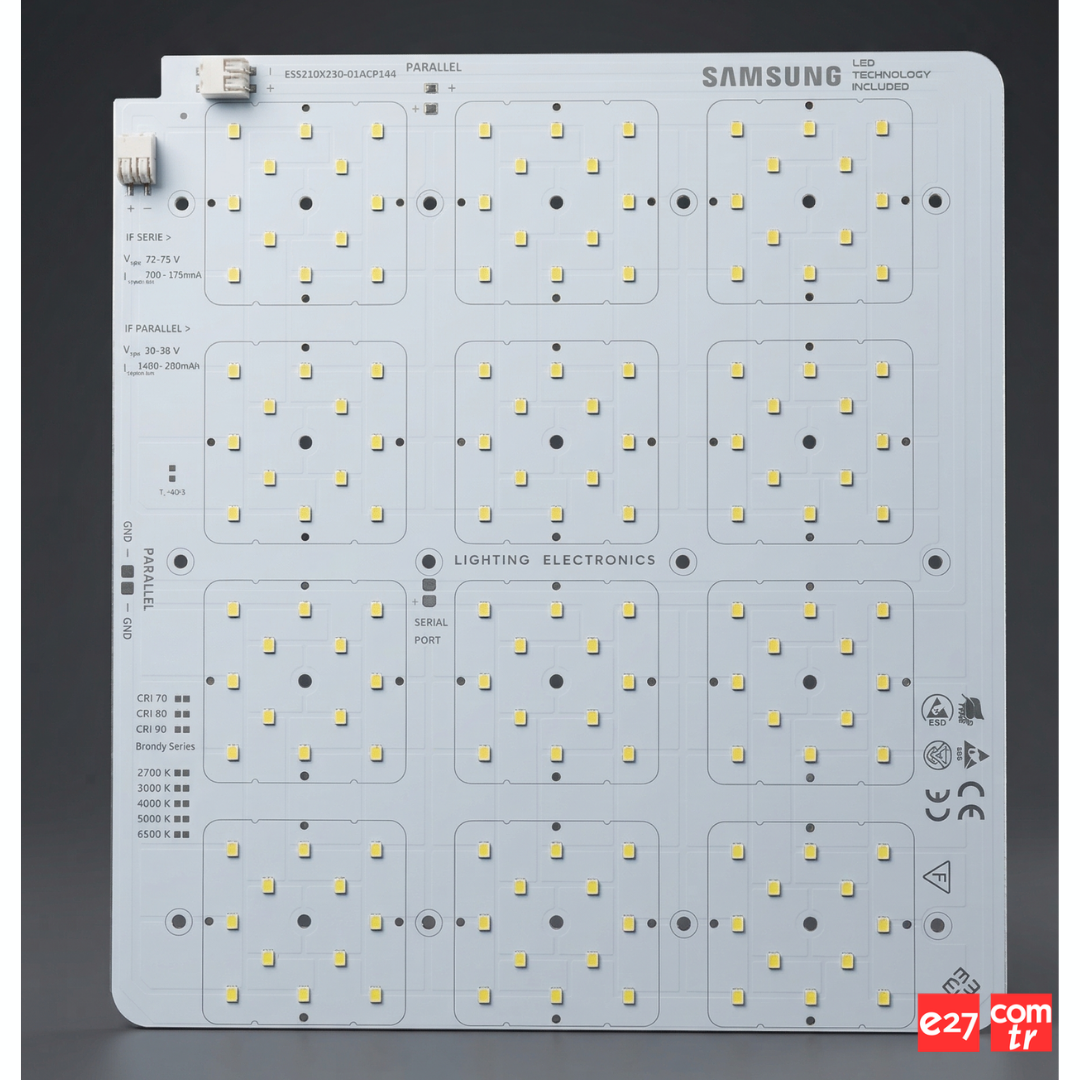

100 Watt 144 LED Kanopi LED Modül | 36V / 72V Sabit Akım Alüminyum PCB
144 LED kanopi LED modül, yüksek güçlü aydınlatma uygulamaları için tasarlanmış profesyonel bir LED PCB çözümüdür. Sokak armatürleri, kanopi aydınlatmaları, projektörler ve endüstriyel aydınlatma sistemlerinde kullanılmak üzere geliştirilmiştir. Alüminyum PCB yapısı sayesinde yüksek ısı transferi sağlayarak LED modülün uzun ömürlü ve stabil çalışmasını destekler.
Bu kanopi LED modül üzerinde toplam 144 adet LED bulunmaktadır. Modül, 2835 paket 6V 150mA LED chipler ile çalışacak şekilde tasarlanmıştır. İsteğe bağlı olarak aynı tasarım 3030 LED chip ile de dizilebilir. Bu esneklik sayesinde farklı güç ve ışık ihtiyaçlarına uygun üretim yapılabilir.
Ürün üzerinde iki ayrı devre yapısı bulunmaktadır ve iki ayrı giriş konektörü ile besleme yapılır. Bu yapı sayesinde modül hem seri hem paralel çalışma senaryolarına uygundur. Paralel bağlantı ile 36V 2800mA, seri bağlantı ile ise 72V 1400mA sabit akım değerlerinde çalıştırılabilir. Bu özellik üreticilere aynı PCB ile farklı driver çözümleri kullanma avantajı sağlar.
Kanopi LED modül, sabit akım LED driver ile kullanılmak üzere tasarlanmıştır. Sabit akım sürücüler ile birlikte kullanıldığında LED chipler dengeli akım alır ve bu sayede daha uzun ömürlü ve stabil ışık performansı elde edilir. Özellikle sokak aydınlatma ve dış mekan armatür üretiminde bu yapı büyük avantaj sağlar.
PCB kalınlığı 1.6mm olup alüminyum tabanlıdır. Bu sayede yüksek güç uygulamalarında oluşan ısı etkin şekilde dağıtılır. Ürün, yüksek verimli LED chipler ile üretilebilir. Daha önce Samsung LED chip kullanılan bu tasarım, güncel durumda stok durumuna göre farklı yüksek kaliteli LED chipler ile dizilebilmektedir.
144 LED kanopi modül aşağıdaki uygulamalar için idealdir:
• Sokak armatürü üretimi
• Kanopi aydınlatmaları
• Projektör armatürler
• Endüstriyel aydınlatma sistemleri
• Dış mekan LED armatürler
Yüksek LED sayısı ve güçlü PCB yapısı sayesinde geniş alan aydınlatmalarında homojen ve güçlü ışık dağılımı sağlar. Profesyonel armatür üreticileri için esnek, güçlü ve güvenilir bir LED modül çözümüdür.
LED Sayısı: 144 Adet
LED Tipi: 2835 (6V 150mA)
Ölçüler : 210x220mm
Opsiyonel LED: 3030 LED uyumlu
Çalışma Voltajı:
- 36V (Paralel)
- 72V (Seri)
Çalışma Akımı:
- 2800mA (Paralel)
- 1400mA (Seri)
PCB Tipi: Alüminyum PCB
PCB Kalınlığı: 1.6mm
Bağlantı: 2 adet konektör (çift giriş)
Kullanım: Sabit akım LED driver
| Çalışma Voltajı | : | Sabit Akım |
| Çalışma Akımı | : | 1400mA |
| PCB Formu | : | Kare |
| Watt Değeri | : | 50-100W |
