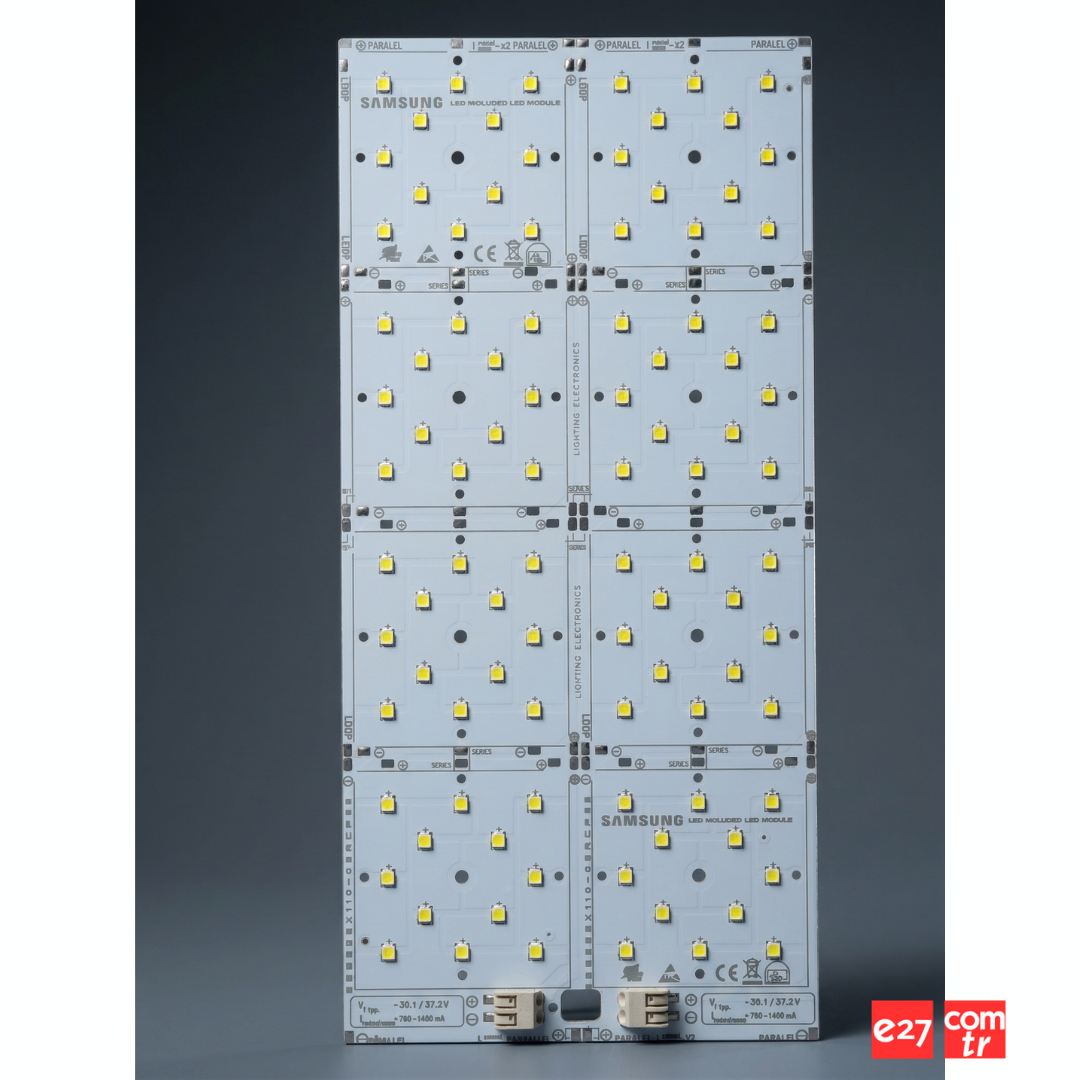

85 Watt 96 LED Projektör LED Modül | 36V / 72V Alüminyum PCB 23x11 cm
96 LED projektör LED modül, yüksek güçlü dış mekan ve endüstriyel aydınlatma uygulamaları için tasarlanmış profesyonel bir LED PCB çözümüdür. Projektör armatürleri, floodlight sistemleri ve geniş alan aydınlatmalarında kullanılmak üzere geliştirilmiştir. Alüminyum PCB yapısı sayesinde yüksek ısı iletimi sağlayarak LED modülün uzun ömürlü ve stabil çalışmasına katkı sağlar.
Bu projektör LED modül üzerinde toplam 96 adet LED bulunmaktadır. Kullanılan LED chipler 2835 paket olup 6V 150mA çalışma değerine sahiptir. Bu yapı sayesinde yüksek verimli ve dengeli ışık dağılımı elde edilir. LED dizilimi, projektör aydınlatmalarında homojen ışık yayılımı sağlayacak şekilde optimize edilmiştir.
Ürün üzerinde çift girişli devre yapısı bulunmaktadır. PCB üzerinde iki ayrı bağlantı noktası sayesinde farklı sürüş senaryolarına uygun kullanım mümkündür. Paralel bağlantı ile 36V 1400mA, seri bağlantı ile ise 72V 700mA sabit akım değerlerinde çalıştırılabilir. Bu esnek yapı armatür üreticilerine farklı driver seçenekleri ile kullanım avantajı sağlar.
Projektör LED modül tasarımı uzunlamasına ortadan bölünebilir yapıdadır. Bu sayede tek PCB üzerinden iki ayrı modül olarak kullanım imkanı sunar. Bu özellik üretim esnekliği sağlar ve farklı armatür tasarımlarında kullanım kolaylığı sunar.
PCB ölçüleri 230 mm uzunluk ve 110 mm genişliktir. 1.6 mm kalınlığa sahip alüminyum PCB, yüksek güç uygulamalarında oluşan ısıyı etkin şekilde dağıtarak LED modül performansını artırır. Sabit akım LED driver ile kullanıldığında maksimum verim ve uzun ömür sağlanır.
96 LED projektör modül aşağıdaki uygulamalar için uygundur:
• LED projektör armatürleri
• Floodlight aydınlatma sistemleri
• Dış mekan aydınlatmaları
• Endüstriyel aydınlatma
• Yüksek güçlü LED armatür üretimi
Yüksek LED yoğunluğu ve güçlü PCB
LED Sayısı: 96 Adet
LED Tipi: 2835 (6V 150mA)
Çalışma Voltajı:
- 36V (Paralel)
- 72V (Seri)
Çalışma Akımı:
- 1400mA (Paralel)
- 700mA (Seri)
PCB Ölçüleri: 230 x 110 mm
PCB Kalınlığı: 1.6mm
PCB Tipi: Alüminyum PCB
Bağlantı: Çift giriş (dual input)
Kullanım: Sabit akım LED driver
Özellik: Ortadan bölünebilir tasarımyapısı sayesinde geniş alanlarda güçlü ve homojen aydınlatma sağlar. Profesyonel aydınlatma üreticileri için esnek, güvenilir ve yüksek performanslı bir LED modül çözümüdür.
| Çalışma Voltajı | : | Sabit Akım |
| Çalışma Akımı | : | 1050mA |
| PCB Formu | : | Dikdörtgen |
| Watt Değeri | : | 50-100W |
